公制螺纹M型系列 您的位置:首页 > 产品中心 > 公制螺纹M型系列
公制螺纹M型系列

点击数:10221
详细描述

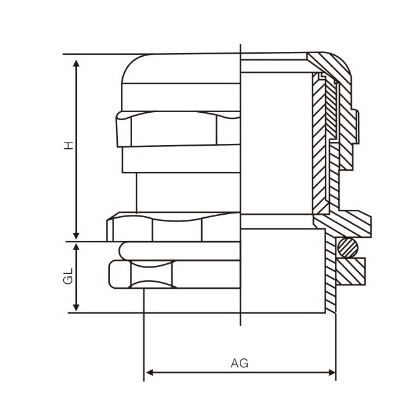

螺纹规格AG  Thread AG
适用电缆Cable range(mm)
螺纹外径Thead O.D(mm)
机板口径(mm)Mounting hole diameter
螺纹长度GL Thread length GL(mm)
接合长度Joint length H(mm)
扳手径 Spanner size (mm)
M6×1
3-1.5
6
6-6.2
5 16 11/12
M8×1.25
4-2
8
8-8.2 5 16 11/12
M10×1.5
6.5-3
10
10-10.2 7 19 14
M12×1-5
6.5-3
12
12-12.2 7 19 14
M12×1.5
8-4
12
12-12.2 7 19 17/18
M14×1.5
8-4
14
14-14.2
7 19 17/18
M16×1.5
8-4
16
16-16.2
8 20 18
M18×1.5
10-5 18
18-18.2
8 21 20
M20×1.5 12-6
20
20-20.2
8 22 22
M22×1.5
14-10
22
20-20.2
8 23 24
M24×1.5
14-10
24
24-24.2 9 25 27
M25×1.5
14-10
25
25-25.2 9 25 27
M25×1.5
18-13
25
25-25.2
9 27 30
M27×1.5(2)
18-13
27
27-27.2 9 27 30
M28×1.5(2)
18-13
28
28-28.2 9 27 30
M30×1.5(2) 18-13
30
30-30.2
9 29 32
M32×1.5(2) 22-15
32 32-32.2
10 29 35
M32×1.5(2)
25-18
32
32-32.2 10 29 40
M33×1.5(2) 22-15
33
33-33.2 10 29 35
M36×1.5(2)
25-18
36
36-36.2 10 31 40
M37×1.5(2)
25-18
37 37-37.2
10
31
40
M40×1.5(2)
25-18
40 40-40.2
11
31
45
M40×1.5(2)
30-22
40 40-40.2
11
35
45
M42×1.5(2)
30-22
42 42-42.2
11
35
45
M47×1.5(2)
33-25
47 47-47.2
11
37
50
M48×1.5(2)
33-25
48 48-48.2
11
37
50/52
M50×1.5(2)
38-32
50 50-50.2
12
37
54/55
M54×1.5(2)
38-32
54 54-54.2
12
38
57
M56×1.5(2)
38-32
56 56-56.2
12
38
59
M60×1.5(2)
44-37
60 60-60.2
13
38
64
M63×1.5(2)
44-37
63 63-63.2
13
38
67
M64×1.5(2)
44-37
64 64-64.2
13
38
67
M72×2
52-42
72 72-72.2
15
42
77
M75×2
52-42
75 75-75.2
15
42
77
M80×2
62-55
80 80-80.2
15
45
88
M88×2
70-65
88 88-88.2
15
45
94
M100×2
84-78
100 100-100.2
15
45
110




产品材质:接头主体部位采用黄铜镀镍制成,夹紧件采用尼龙塑料(PA)制成,密封件和O型密封圈均采用丁腈橡胶(NBR)制成;
产品认证:欧洲CE认证、欧洲ROHS认证;
防护等级:在规定的卡口范围内,并使用O型密封圈旋紧迫紧头,达到IP68-10巴压力;
工作温度:静态:-40℃到100℃,短时间达120℃。
颜色种类:金属色;
动态:-20℃~到80℃,短时间达100℃;
螺纹长度:短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上,长螺纹适合接合厚型机板。螺纹加长型可定制;
产品特性:特殊夹紧爪与夹紧圈凹凸相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂;
使用方法:金属电缆防水接头是电缆的配套产品,接头可将电缆锁紧,另一端可接入设备箱体上,也可以根据选用螺纹接入进出口为内螺纹的电动设备上;
备注:可根据客户实际需要,特别定制。需要订购时欢迎来电咨询。


Material: Brass, nickel plated
Claw: PA
Sealing and sealing ring: NBR
Approvals: CE, ROHS
Protection degree: IP68
Temperature Resistance:-40℃ to 100℃, short time to 120℃.
Function: Extremely easy installation, simply insert cable through the assembled gland and tighten gland locknut until cable is secured. These cable glands are designed to withstand water, dust, salt, acid-base, alcohol, oil and common solvent.
Notes: Customization is available.
